Naš MSS SP-71 zakretni nepovratni ventil je zakretni nepovratni ventil sa prirubnicom sa metalnim sjedištem dizajniran da spriječi obrnuti tok u cjevovodima. Dostupna su dva standarda dizajna: MSS SP-71-2011 i AWWA C508-2017. Licem u lice dimenzije su u skladu sa ANSI B16.10-2022, bušenje prirubnica prema ANSI B16.1-2020 Class125.
Telo ventila i poklopac su od livenog gvožđa ili nodularnog gvožđa, sa zamenljivim dosednim prstenom i disk prstenom od livene bronze ili nerđajućeg čelika SS304. Disk sa šarkama se otvara pod pritiskom tečnosti prema naprijed i automatski se zatvara kako bi zaustavio povratni tok kada se protok obrne. Veličine se kreću od 2,5" do 24", pogodne za sisteme vodovoda, nafte i gasa u komunalnim i industrijskim projektima.
MSS SP-71 zakretni nepovratni ventil
Opis
| Usklađenost sa standardima | MSS SP-71 |
| Face-to-face size | ANSI B16.10 (125LB/150LB klasa) |
| Standardna prirubnica | ANSI B16.1 (125LB/150LB) |
| Ocena pritiska | 125S/150S, 200WOG (para/voda/ulje/plin) |
| Primjenjivi medij | Čista voda, lako ulje, ne-korozivni plin |

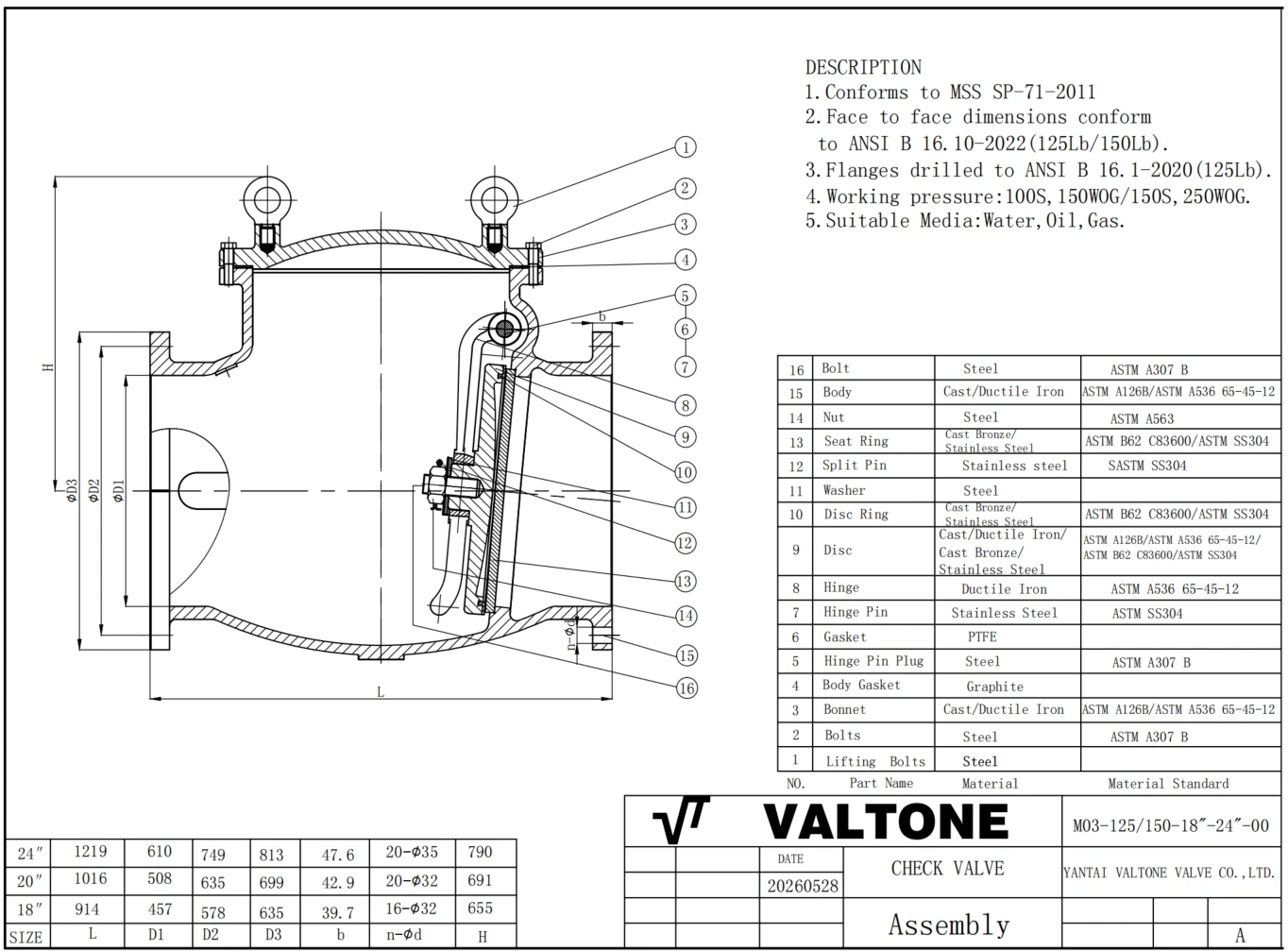

Tabela dimenzija pune veličine
|
Veličina |
L |
D1 |
D2 |
D3 |
b |
n-φd |
H |
|
2" |
203 |
51 |
121 |
152 |
15.9 |
4-φ19 |
108 |
|
2.5" |
216 |
65 |
140 |
178 |
17.5 |
4-φ19 |
115 |
|
3" |
241 |
80 |
152.5 |
190 |
19 |
4-φ19 |
135 |
|
4" |
292 |
102 |
190.5 |
228.6 |
23.8 |
8-φ19 |
170 |
|
5" |
330 |
127 |
215.9 |
254 |
23.8 |
8-φ22 |
200 |
|
6" |
356 |
152 |
241.5 |
280 |
25.4 |
8-φ22 |
220 |
|
8" |
495 |
203 |
298.5 |
343 |
28.6 |
8-φ22 |
264 |
|
10" |
622 |
254 |
362 |
406 |
30.2 |
12-φ25 |
300 |
|
12" |
698 |
305 |
432 |
483 |
31.8 |
12-φ25 |
335 |
|
14" |
787 |
356 |
476 |
533 |
35 |
12-φ29 |
550 |
|
16" |
914 |
406 |
540 |
597 |
36.6 |
16-φ29 |
600 |
|
18" |
914 |
457 |
578 |
635 |
39.7 |
16-φ32 |
655 |
|
20" |
1016 |
508 |
635 |
699 |
42.9 |
20-φ32 |
691 |
|
24" |
1219 |
610 |
749 |
813 |
47.6 |
20-φ35 |
790 |
Spisak materijala delova
|
NO. |
Naziv dijela |
Opcija materijala |
Standardna referenca materijala |
|
1 |
Bolt |
Čelik |
ASTM A307 B |
|
2 |
Bonnet |
Liveno gvožđe / duktilno gvožđe |
ASTM A126B / ASTM A536 |
|
3 |
Zaptivka za telo |
Grafit |
Industrijski grafit |
|
4 |
Utikač šarke |
Čelik |
ASTM A307 B |
|
5 |
Zaptivka |
PTFE |
PTFE zaptivni materijal |
|
6 |
Hinge Pin |
nerđajući čelik |
ASTM SS304 |
|
7 |
Šarka |
Ductile Iron |
ASTM A536 65-45-12 |
|
8 |
Disc |
Liveno gvožđe / duktilno gvožđe / bronza |
ASTM A126B / ASTM B62 |
|
9 |
Disc Ring |
Livena bronza / SS304 nerđajući čelik |
ASTM B62 / ASTM SS304 |
|
10 |
Washer |
Čelik |
Carbon Steel |
|
11 |
Split Pin |
nerđajući čelik |
ASTM SS304 |
|
12 |
Seat Ring |
Livena bronza / SS304 nerđajući čelik |
ASTM B62 / ASTM SS304 |
|
13 |
Nut |
Čelik |
ASTM A563 |
|
14 |
Tijelo |
Liveno gvožđe / duktilno gvožđe |
ASTM A126B / ASTM A536 |
Tipični opseg primjene
- Komunalni vodovod i kanalizacija
- Distribucijski vodovi niskog{0}}pritiska nafte i plina
- Ispusni cjevovodi pumpne stanice
- Sistemi za cirkulaciju vode u elektrani
- Opći industrijski procesni cjevovodi
FAQ
Koji se standardi primjenjuju na vaš zakretni nepovratni ventil?
Dvije standardne opcije: MSS SP-71-2011 i AWWA C508-2017. Licem u lice dimenzije su u skladu sa ANSI B16.10-2022; prirubnice izbušene prema ANSI B16.1-2020 Class125.
Koje su ocene pritiska dostupne za MSS SP-71 zakretni nepovratni ventil?
Radni pritisak: 125S,200WOG /100S,150WOG /150S,250WOG. Svi ventili su hidrostatski ispitani prema API 598 i MSS SP-71.
Koje opcije materijala su dostupne za prsten za sjedište?
Standardni materijal prstena za sjedište i prstena je livena bronza ASTM B62 C83600; SS304 nerđajući čelik je opciona nadogradnja. Telo i poklopac motora mogu biti od livenog gvožđa ili nodularnog gvožđa. Zatik šarke je SS304.
Koji je zahtjev za ugradnju zakretnog nepovratnog ventila?
Zakretni nepovratni ventil je uglavnom dizajniran za horizontalnu instalaciju cjevovoda. Potrebna mu je minimalna brzina protoka da bi se disk otvorio. Nije pogodno za uslove ekstremno niskog protoka.
Koja je razlika između zakretnog nepovratnog ventila i povratnog ventila za podizanje?
Zakretni nepovratni ventil koristi zglobni disk sa malim padom pritiska, idealan za cjevovode velikih otvora. Povratni ventil podiže disk okomito, odgovara čistom mediju male veličine. Tip ljuljačke je češći za komunalne vodovode i velike vodove za naftu/gas.
